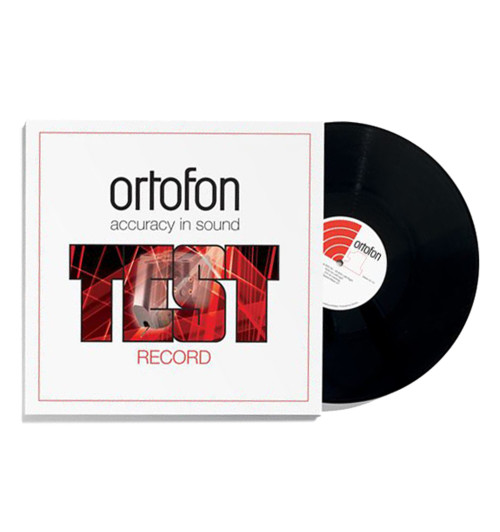

Stereofoniczna testowa 12-calowa płyta winylowa, zaprojektowana do weryfikacji systemu H-Fi. Zawiera specjalne sygnały testowe opracowane do analizy wydajności wkładki oraz jej interakcji z ramieniem i gramofonem. Test Record jest przeznaczony do odtwarzania w systemie z wbudowaną korekcją RIAA.
Przed rozpoczęciem testu należy upewnić się, że głośniki są podłączone do właściwych kanałów (lewy/prawy). Oba głośniki powinny pracować w fazie i być optymalnie ustawione w pomieszczeniu. Zaleca się, aby regulacja głośności była ustawiona na umiarkowanym poziomie sygnału.
Prosimy o zapoznanie się z instrukcją gramofonu oraz ramienia, aby dokonać prawidłowej instalacji i wyrównania, regulacji ramienia (równolegle do powierzchni nagrania), ustawić siłę śledzenia i antiskating zgodnie z zalecanymi danymi technicznymi wkładki.
Zawartość płyty Ortofon Test Record
- 1. Frequency Sweep Left Channel 800 Hz – 50 kHz. Log. 28 sec. Linear cut* (800 – 20000 Hz ±1,5 dB)
- 2. Frequency Sweep Right Channel 800 Hz – 50 kHz. Log. 28 sec. Linear cut* (800 – 20000 Hz ±1,5 dB)
- 3. Frequency Sweep Left Channel 800 Hz – 50 kHz. Log. 28 sec. Linear cut* (800 – 20000 Hz ±1,5 dB)
- 4. Frequency Sweep Right Channel 800 Hz – 50 kHz. Log. 28 sec. Linear cut* (800 – 20000 Hz ±1,5 dB)
- 5. Reference tone 1000 Hz 5 cm/sec rms Left
- 6. Reference tone 1000 Hz 5 cm/sec rms Right
- 7. Reference tone 1000 Hz 5 cm/sec rms Left
- 8. Reference tone 1000 Hz 5 cm/sec rms Right
- 9. Tracking ability, lateral 50 μm peak
- 10. Tracking ability, lateral 60 μm peak
- 11. Tracking ability, lateral 70 μm peak
- 12. Tracking ability, lateral 80 μm peak
- 13. Tracking ability, lateral 90 μm peak
- 14. Tracking ability, lateral 100 μm peak
- 15. Square Wave Form 2.7 msec duty cycle 3:7
- * płyta posiada stałą amplitudę prędkości
Informacje do ścieżek testowych
- 1 - 4 Frequency sweep - narzędzie do sprawdzania odpowiedzi częstotliwościowej;
- 5 - 8 Sygnał referencyjny do testowania wyjścia kanałów;
- 9 - 14 Test śledzenia, modulacja boczna 315 Hz;
- 15 Forma fali prostokątnej 2.7 ms, cykl pracy 3:7.
Dane techniczne
- Producent
- Ortofon
- Model
- Test Record
- Typ
- płyta testowa
- Jednostka sprzedaży
- 1 sztuka
- Gwarancja
- 2 lata
