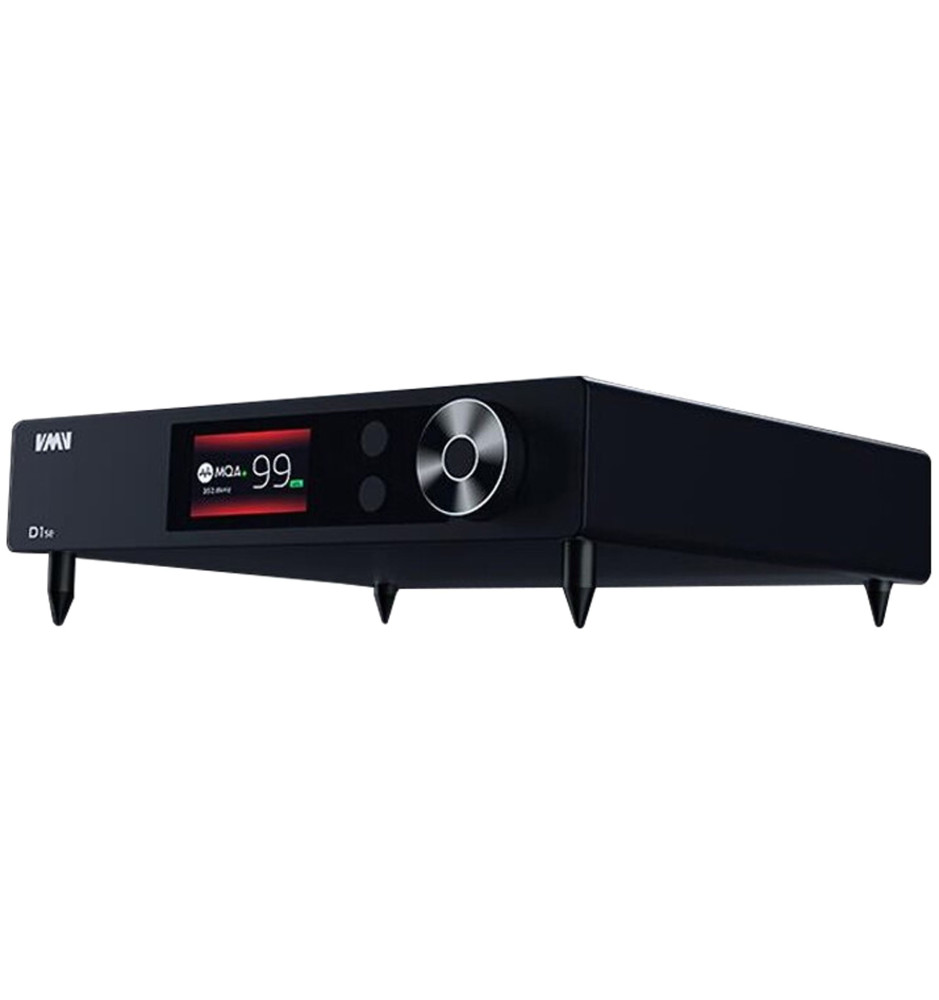

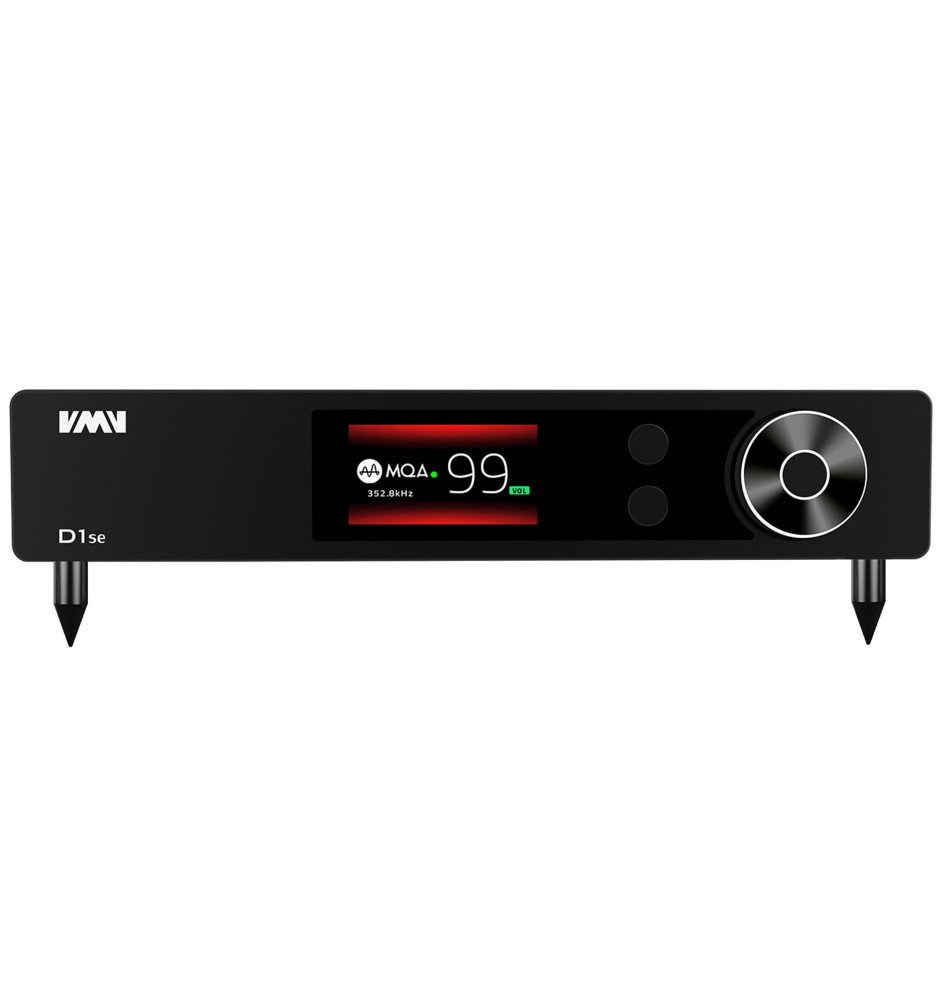

SMSL VMV D1se - Przetwornik cyfrowo-analogowy DAC z MQA i Bluetooth 5.0

EAN 6970141857112
Dostępność Produkt niedostępny

Niezwykle wydajny, niskoszumowy przetwornik cyfrowo-analogowy DAC z obsługą dekodowania MQA, odbiornikiem Bluetooth 5.0, praktycznym wyświetlaczem i certyfikatem Hi-Res Audio.

Produkt pochodzi z oficjalnej polskiej dystrybucji.

4 500,00 zł

Dostawa za darmo
Wyświetl koszt wysyłki

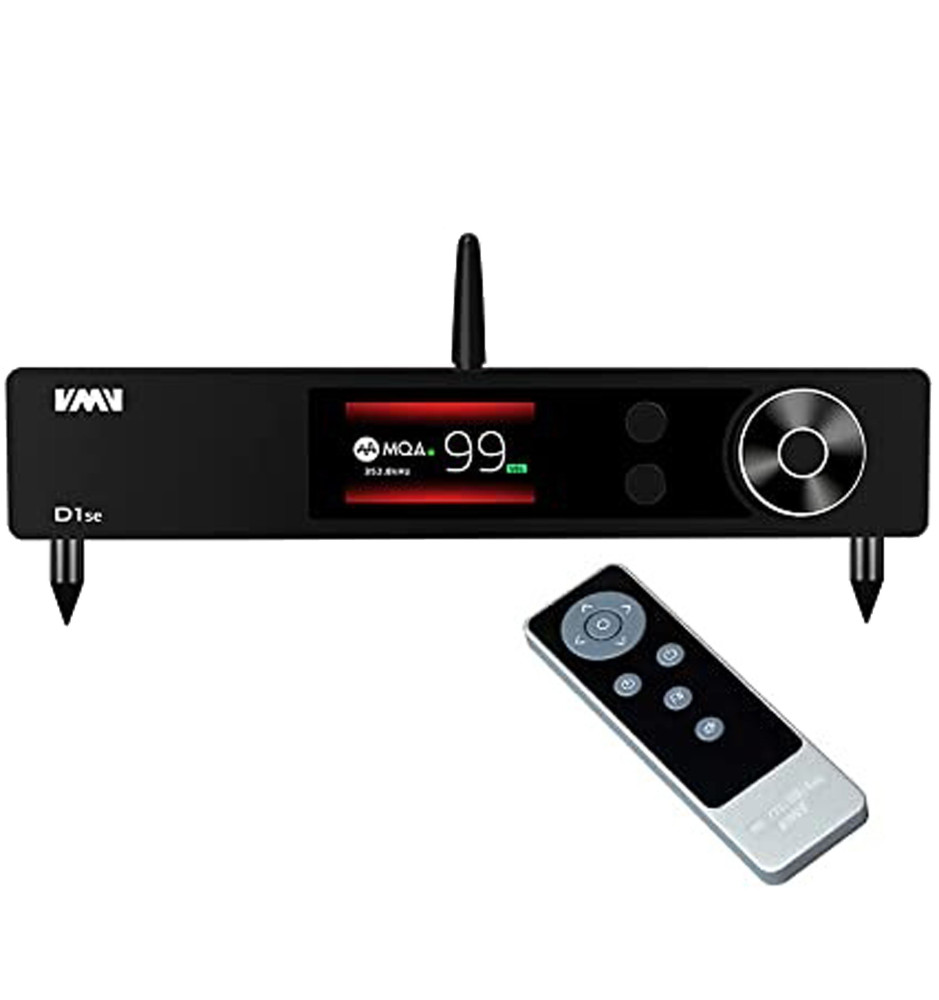

Niezwykle wydajny, niskoszumowy przetwornik cyfrowo-analogowy DAC z obsługą dekodowania MQA, odbiornikiem Bluetooth 5.0, praktycznym wyświetlaczem i certyfikatem Hi-Res Audio. Wygodne sterowanie urządzeniem zapewnia dołączony pilot bezprzewodowy.

Produkt pochodzi z oficjalnej polskiej dystrybucji.

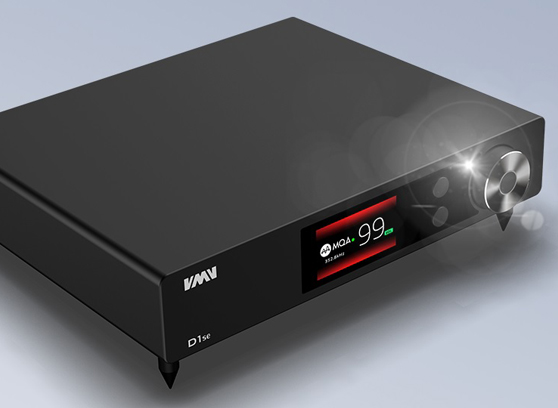

SMSL VMV D1se - cecha 1

Konstrukcja najwyższej klasy

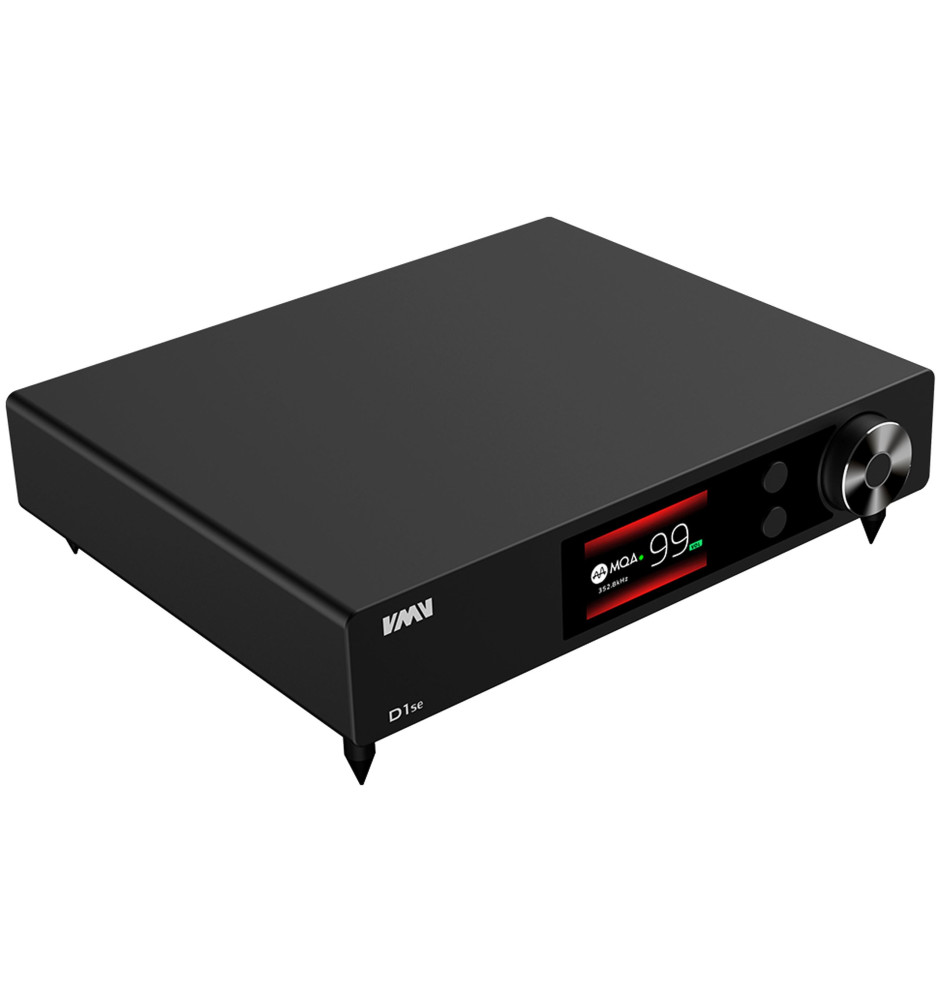

Obudowa przetwornika D1se została wykonana w całości z aluminium obrabianego CNC. Regulowane nóżki pozwalają na idealne ustawienie i wypoziomowanie urządzenia. 1,9" wyświetlacz TFT LCD posiada panel ze szkła hartowanego, gwarantującego wysoką przepuszczalność światła i długą żywotność. Złącza wejściowe i wyjściowe zostały pokryte złotem dla najwyższej jakości styku i ochrony przed korozją.

SMSL VMV D1se - cecha 2

Prawdziwie topowy przetwornik DAC

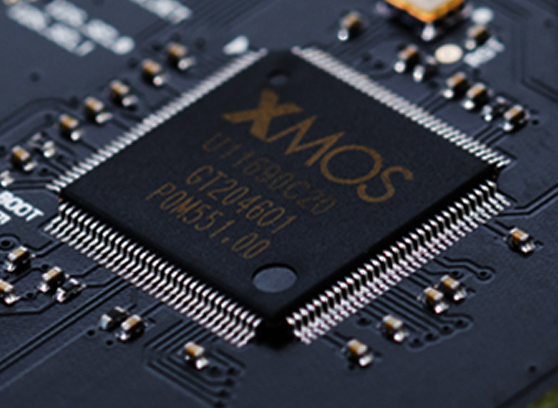

Układ DAC ES9038PRO od ESS Technology jest w pełni wykorzystywany dzięki wysokowydajnemu układowi zasilania ES9311. Chip USB XMOS XU-216 umożliwia prawdziwe 32-bitowe przetwarzanie dźwięku, obsługę DoP, natywnego DSD i osiąga do 32bit/768kHz i DSD512. Urządzenie obsługuje dekodowanie MQA.

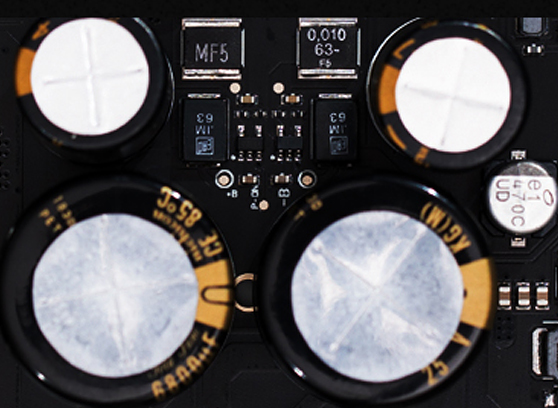

SMSL VMV D1se - cecha 3

Audiofilskie komponenty

SMSL D1se wyposażono w japońskie kondensatory filtrujące Nichicon KG, niskoszumowe obwody zasilania, wysokiej klasy transformator toroidalny, trzy wzmacniacze operacyjne OPA1612 i zoptymalizowany obwód przetwarzania zegara pozwalający uzyskać bardzo niski poziom jittera.

SMSL VMV D1se - cecha 4

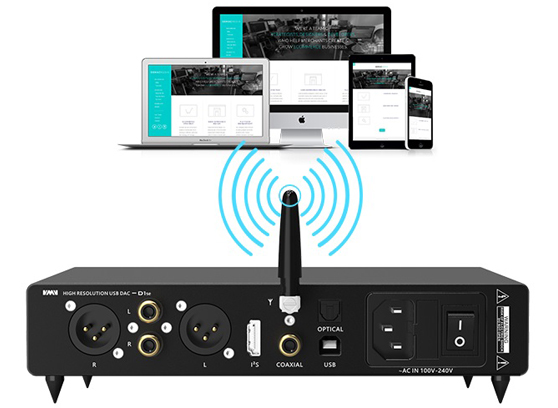

Odbiornik Bluetooth 5.0

SMSL VMV D1se posiada wbudowany odbiornik Bluetooth 5.0 z obsługą aptX, AAC i SBC, a dołączona zewnętrzna antena pozwala na zwiększenie zasięgu bezprzewodowego oraz poprawę jakości sygnału. Pozostałe porty wejściowe obsługują strumieniowanie DSD, a koncentryczne i optyczne obsługują DoP64.

Producent
SMSL
Model
VMV D1se
Typ
przetwornik DAC

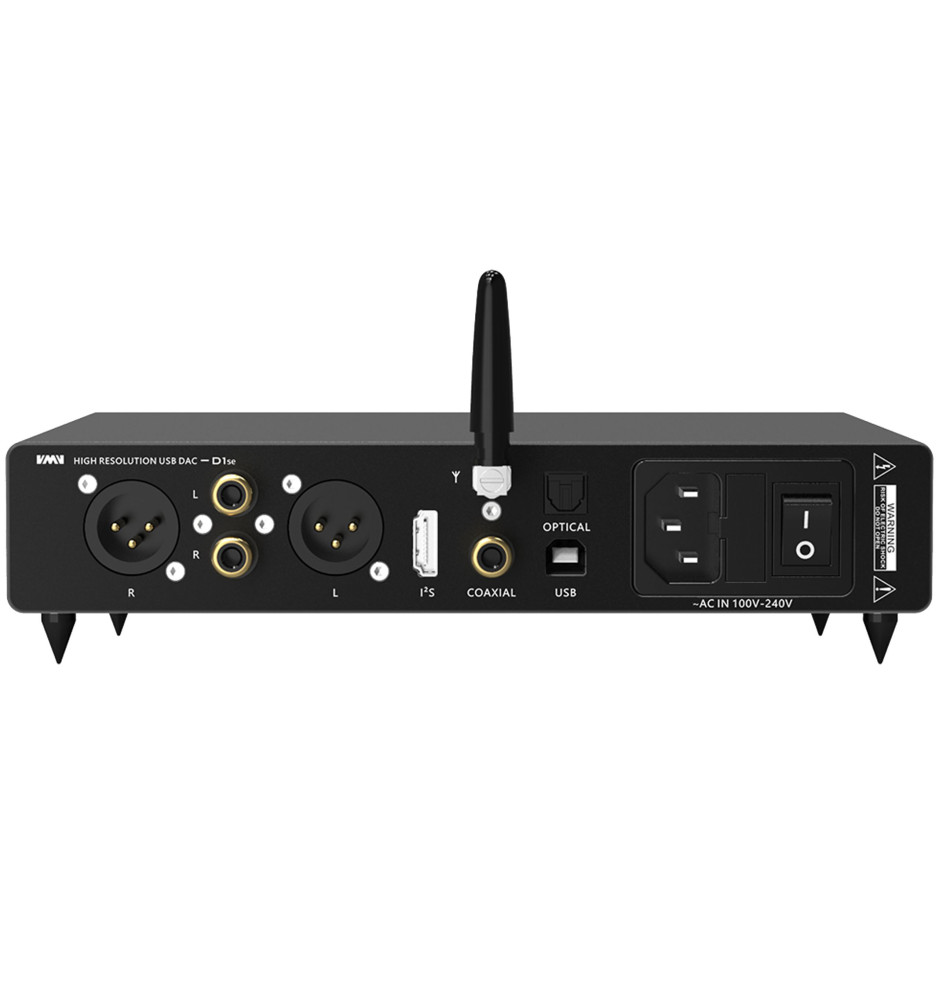

Wejścia
USB, optyczne, koncentryczne, Bluetooth
Wyjścia
RCA, XLR
Bluetooth
BT5.0 z obsługą aptX, SBS i AAC
SNR
130 dB
THD + N
0.00009% (-121dB)
USB
typu B, asynchronizacja, kompatybilne z Windows 7/
Częstotliwość próbkowania
PCM 44.1 - 768 kHz, DSD 2.8224 - 22.5792 MHz (USB) / PCM 44.1 - 192 kHz, DSD DSD64 DoP (optyczne, koncentryczne)
Zakres dynamiczny
130 dB (XLR) / 123 dB (RCA)
Głębia bitowa
1 bit, 16 - 32 bit (USB) / 1 bit, 16 - 24 bit (optyczne, koncentryczne)
Impedancja wyjściowa
207 Ohm (XLR) / 142 Ohm (RCA)

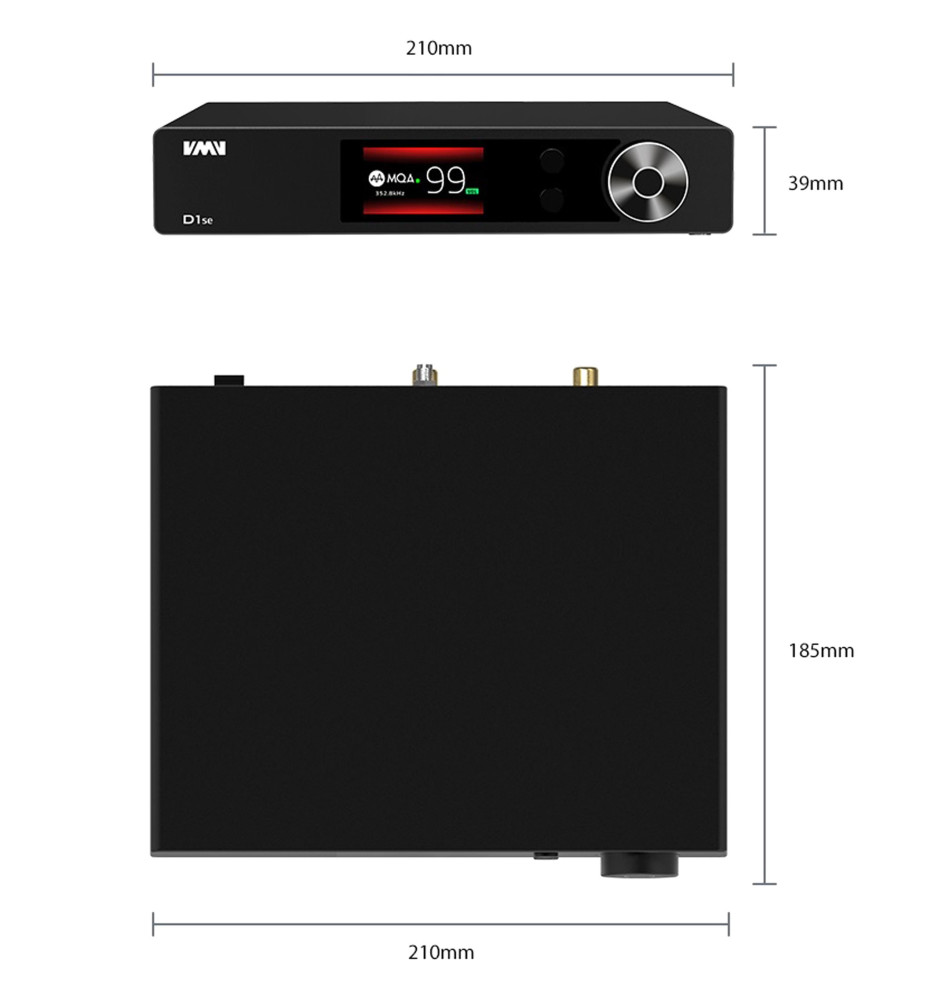

Wymiary
210 x 185 x 42 mm
Waga
1.64 kg
Pobór mocy
5 W
Pobór mocy w trybie czuwania
poniżej 0,5W
Akcesoria
pilot zdalnego sterowania, kabel zasilający, instrukcja, karta gwarancyjna, antena Bluetooth
Jednostka sprzedaży
1 sztuka
Kolor
Czarny
Gwarancja
2 lata
0.0
Liczba opinii: 0
Na razie nie dodano żadnej opinii.
Producent
Nazwa:
Foshan ShuangMuSanLin electronics Co., LTD.
Kraj:
Chiny
Adres:
Rm302, 32th Building,Zhifu Industrial Park,Erhuan Rd,Xintan Town,Shunde District, Foshan City,Guangdong,CN
Email:
kelly@smsl-audio.com
Osoba odpowiedzialna w UE
Osobą odpowiedzialną jest podmiot gospodarczy z siedzibą w UE odpowiedzialny za określone obowiązki dotyczące zgodności produktu.
Nazwa:
DSS Systems sp. z o.o.
Kraj:
Polska
Adres:
al. Krakowska 30, 05-090 Janki
Email:
biuro@dsssystems.pl
